Steckdosen richtig anschliessen
|
|
Anschluss:
Als Erstes muss die äußere Isolation des Kabels entfernt werden.
Kontrollieren Sie nun die freiliegenden Adern. Ihre Isolation darf nicht beschädigt sein. Zudem kann ein beschädigter Kupferleiter später leicht abbrechen.
Von den inneren Adern wird die Isolation auf 1 - 1,5 cm mit einer Abisolierzange entfernt.
Der Anschluss der Adern erfolgt mittels Schraub oder Steckklemmen. Meistens kommen jedoch Steckklemmen zum Einsatz, bei denen lediglich der Draht einzuschieben ist. Bei Steckdosen mit Schraubanschluss sollte die Ader zu einer Öse gebogen werden (das Ende weist in die Richtung, in welcher die Schraube festgezogen wird).
Grundsätzlich sollte das ab isolierte Ende immer vollständig in der Klemme verschwinden, um Kurzschlüsse zu vermeiden.

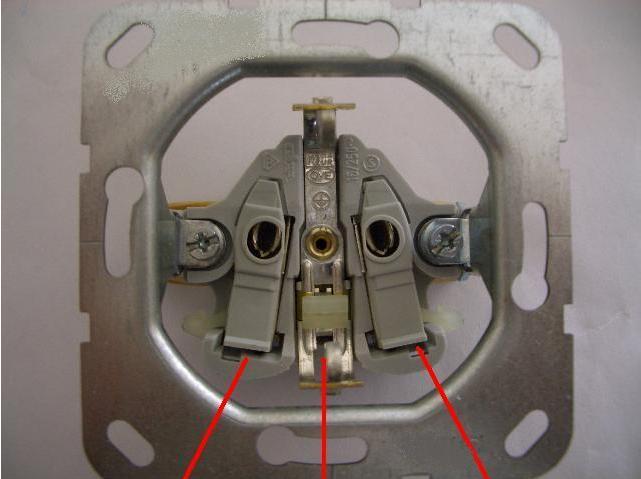

Bei Steckdosen sind Die Klemmen fast nie Beschriftet. Es sollte aber so Angeklemmt werden. Neutralleiter (Blau) Links , Schutzleiter (Grün-gelb) in der Mitte und Außenleiter (Schwarz) Rechts. Wobei es aber völlig egal ist ob man nun Neutralleiter und Außenleiter Links oder Rechts an klemmt! (Hauptsache getrennt)
|
|
| Links (N) Mitte (PE) Rechts (L) |
Bei flexiblen Leitungen mit feinen Kupferdrähtchen kommen Ader - Endhülsen zum Einsatz die auf die feinen Drähte aufgesteckt werden und mit einer Presszange fixiert wird um einen Sauberen (festen) Anschluss zu gewährleisten.
Folgendes wird dazu benötigt:
⇒ Steckdose AP
⇒ Steckdose UP
⇒ Unterputzdose
⇒ Rigipsdose
⇒ Wago Klemmen
⇒ Phasenprüfer
Allgemeiner Sicherheits Hinweis:
Das arbeiten mit Strom kann Lebensgefährlich sein und sollte daher auch nur von Fachleuten ausgeführt werden!! Grundsätzlich gilt: Alle Arbeiten an Teilen, die unter Spannung stehen, sind verboten.
Daher muss man vor den Arbeiten die Anlage freischalten. Unter Freischalten versteht man, das die Spannung an einer Anlage abgeschaltet wird.
Dies kann man zum Beispiel erreichen durch:
- Ausschalten des Leitungsschutzschalter
- Herausdrehen von Schmelzsicherungen
- Ziehen von NH-Sicherungen
- Ausschalten von Fehlerstromschutzschalter
- Ausschalten von Motorschutzschalter
- Ausschalten des Hauptschalters
- Bei Elektrogeräten mit Stecker, den Stecker ziehen.
Vorschriften zu elektrischen Leitungen und deren Verlegung, zu Installationsbereichen, zur Absicherung und Schutz von Stromkreisen etc. durch VDE sowie die TAB des zuständigen Energieversorgers sind immer ohne Ausnahme einzuhalten. Nötigenfalls sollte sich entsprechende Fachliteratur aus dem Buchhandel oder direkt bei Ihrem Energieversorger zugelegt und zu Rate gezogen werden.
