Aus - Wechselschalter
Info:
Der Aus-Wechselschalter dient zum Ein und Ausschalten von Elektrischen Stromkreisen. Er wird zum Beispiel in der Wechselschaltung (Ausschaltung) oder auch in der Kreuzschaltung verwendet.
Funktionsweise:
Durch betätigen des Schalters wird ein Kontakt entweder zum Ausgang1 oder zum Ausgang2 des Schalters hergestellt. (je nachdem welche Schalterstellung)
Die Klemmstelle für den Außenleiter ist an der Frontseite mit einer Roten Farbe markiert

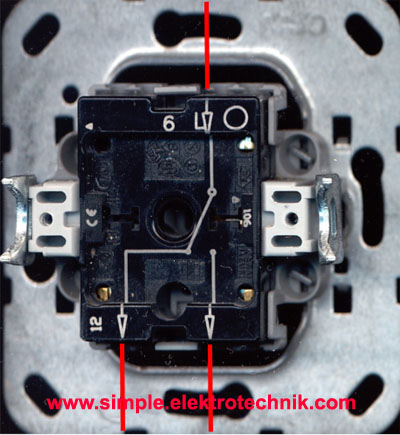

Rückseite des Wechselschalters:
Klemme für den Außenleiter
Ausgang 1 Ausgang 2 |
|
Frontseite des Wechselschalters: |
 |
Folgendes wird dazu benötigt:
⇒ Wechselschalter AP
⇒ Wechselschalter UP
⇒ Wago Klemmen
⇒ Isolierband
⇒ Aderendhülsen
⇒ Crimpzange
Allgemeiner Sicherheits Hinweis:
Das arbeiten mit Strom kann Lebensgefährlich sein und sollte daher auch nur von Fachleuten ausgeführt werden!! Grundsätzlich gilt: Alle Arbeiten an Teilen, die unter Spannung stehen, sind verboten.
Daher muss man vor den Arbeiten die Anlage freischalten. Unter Freischalten versteht man, das die Spannung an einer Anlage abgeschaltet wird.
Dies kann man zum Beispiel erreichen durch:
- Ausschalten des Leitungsschutzschalter
- Herausdrehen von Schmelzsicherungen
- Ziehen von NH-Sicherungen
- Ausschalten von Fehlerstromschutzschalter
- Ausschalten von Motorschutzschalter
- Ausschalten des Hauptschalters
- Bei Elektrogeräten mit Stecker, den Stecker ziehen.
Vorschriften zu elektrischen Leitungen und deren Verlegung, zu Installationsbereichen, zur Absicherung und Schutz von Stromkreisen etc. durch VDE sowie die TAB des zuständigen Energieversorgers sind immer ohne Ausnahme einzuhalten. Nötigenfalls sollte sich entsprechende Fachliteratur aus dem Buchhandel oder direkt bei Ihrem Energieversorger zugelegt und zu Rate gezogen werden.
