Die Kreuzschaltung
Info:
Die Kreuzschaltung ist eine elektrische Schaltung, mit der ein Verbraucher an drei oder mehr Schaltern ein- und ausgeschaltet werden kann. Die Kreuzschaltung wurde vor allem zur Ansteuerung von Beleuchtungsanlagen " zum Beispiel in Fluren " verwendet.
Dabei werden zwei Wechselschalter (am Anfang und Ende der Kette) und eine beliebige Anzahl Kreuzschalter benötigt . Ein Kreuzschalter enthält zwei mechanisch verbundene einpolige Umschalter, die so verbunden sind, dass mit einer Betätigung zwischen einer "geraden" Verbindung zwischen zwei Klemmenpaaren (Links 1 - Rechts 1 / Links 2 - Rechts 2) auf eine "gekreuzte" Verbindung (Links 1 - Rechts 2 / Links 2 - Rechts 1) gewechselt werden kann.
Die Schalter werden mit jeweils zwei Adern verbunden, von denen je nach Schaltzustand der einzelnen Schalter immer eine Strom führt und die andere nicht. Bei der Betätigung eines beliebigen Schalters vertauschen die weiterführenden Adern ihren Zustand "im Sinn boolescher Logik" werden beide "Signale" negiert, aus EIN wird AUS und umgekehrt:
Die Kreuzschaltung setzt man zum wahlweisen Ein oder Ausschalten von z.B. Beleuchtungen ein, die von drei oder mehreren Schaltstellen aus bedient werden. Kreuzschalter haben zwei Eingangsklemmen und zwei Ausgangsklemmen.
z.B. Variante mit 3 Schaltstellen
An der Eingangsklemme des ersten Wechselschalters liegt der Außenleiter (L) an. An der Eingangsklemme des letzten Wechselschalters liegt der Lampendraht an.
Die 2 korrespondierenden Leiter verbinden die Ausgangsklemmen von dem ersten Wechselschalter zu dem ersten Kreuzschalter, von diesem laufen beide korrespondierenden Leiter weiter zum nächsten Kreuzschalter (je nachdem wie viele Schaltstellen es gibt!). Von dem letzten Kreuzschalter werden die korrespondierenden Leitungen zum letzten Wechselschalter geführt und dort wiederum an die Ausgangsklemmen angeschlossen.

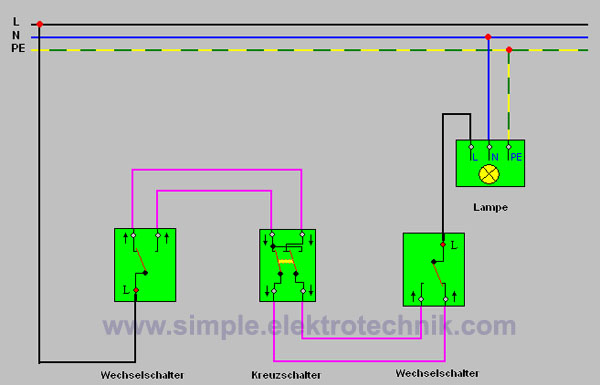

Schaltbild einer Kreuzschaltung
|
Funktionsprobe:
Zum Testen der fertig verdrahteten Schaltung gehst Du ganz einfach vor:
Du schaltest abwechselnd beim ersten dann beim zweiten und beim dritten Schalter bis du den letzten erreicht hast und dann noch einmal beim ersten. Dabei muss die Lampe jeweils aus- bzw. einschalten.
Sollte sie das nicht tun, so hast Du einen Fehler gemacht und musst alles kontrollieren. Es muss immer 4 mal geschaltet werden (abwechselnd), da es Fehler gibt, wo man zwar an der einen Seite einschalten kann, aber an der anderen Seite nicht wieder aus. Ohne diesen Testvorgang könnte man solch einen Fehler übersehen und ärgert sich, dass man das gerade weggepackte Werkzeug wieder hervor holen muss.
Allgemeiner Sicherheits Hinweis:
Das arbeiten mit Strom kann Lebensgefährlich sein und sollte daher auch nur von Fachleuten ausgeführt werden!! Grundsätzlich gilt: Alle Arbeiten an Teilen, die unter Spannung stehen, sind verboten.
Daher muss man vor den Arbeiten die Anlage freischalten. Unter Freischalten versteht man, das die Spannung an einer Anlage abgeschaltet wird.
Dies kann man zum Beispiel erreichen durch:
- Ausschalten des Leitungsschutzschalter
- Herausdrehen von Schmelzsicherungen
- Ziehen von NH-Sicherungen
- Ausschalten von Fehlerstromschutzschalter
- Ausschalten von Motorschutzschalter
- Ausschalten des Hauptschalters
- Bei Elektrogeräten mit Stecker, den Stecker ziehen.
Vorschriften zu elektrischen Leitungen und deren Verlegung, zu Installationsbereichen, zur Absicherung und Schutz von Stromkreisen etc. durch VDE sowie die TAB des zuständigen Energieversorgers sind immer ohne Ausnahme einzuhalten. Nötigenfalls sollte sich entsprechende Fachliteratur aus dem Buchhandel oder direkt bei Ihrem Energieversorger zugelegt und zu Rate gezogen werden.
